那玩意儿，怎么就爆了呢？

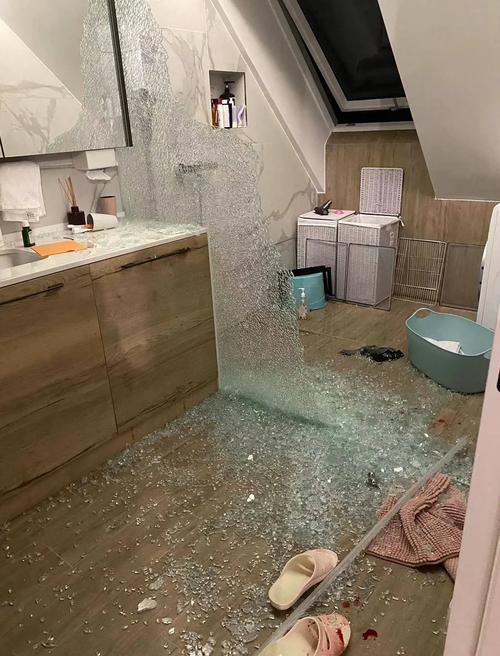

去年装修，我真是长见识了。卫生间装了个钢化玻璃隔断，师傅拍胸脯说”绝对安全”，结果装完第三天，半夜听见”嘭”一声闷响，推开门一看——满地玻璃碴子，像碎掉的冰糖。幸好当时没人！你说吓不吓人？
后来我才明白，这绝对不是个例。只要一搜，钢化玻璃自爆的事故多到吓人。但问题到底出在哪儿？是玻璃不好，还是安装问题？于是我一头扎进去，研究了小半年，今天跟你掏心窝子聊聊。
钢化玻璃，强在哪？又弱在哪？
很多人以为钢化玻璃就是”不碎”，大错特错。钢化玻璃的牛X之处，在于它碎了之后会变成颗粒状，不像普通玻璃那样形成锋利的大片——这才是它被贴上”安全玻璃”标签的原因。但！它比普通玻璃更怕边角撞击。知道吗？钢化玻璃的应力层就在表面，一旦边角有损伤，内部应力失衡，说爆就爆，毫无征兆。
我拆过一块钢化玻璃，特意看过断面。那种颗粒，规定是每50x50mm面积内碎片数要达到40粒以上，才算合格。有些劣质玻璃，碎出来的块儿大得跟刀片一样，那纯粹是谋财害命。
说到这里，你可能好奇，为啥叫”钢化”？其实就是把普通玻璃加热到接近软化温度，然后快速冷却。这一热一冷，表面形成压应力，内部形成张应力，强度能提个三到五倍。但别被忽悠了，这玩意儿不是钢铁，应力层一旦被破坏，比如你钻个孔、切个角，立马变脆。所以定制时，必须让厂家在钢化前就切好孔洞。
图上能看得很清楚吧？左边普通玻璃，尖锐如匕首；右边钢化玻璃，钝钝的颗粒。就凭这张图，你能少交一大笔智商税。
选购钢化玻璃，我总结了三条铁律
第一，认准3C标志。这是最最基本的，没有就别买，白送都别要。但光有标志不够，得查真伪。每个3C标志下面都有一串E开头的编号，你可以上网查这家企业有没有资质。我见过假标志，直接用贴纸印上去，指甲一刮就掉。真的3C是油墨烧上去的，刮不掉的。
第二，问清楚有没有均质处理。这词儿你可能陌生，但太重要了！均质处理是啥？就是把钢化玻璃再放回炉子里，加热到290℃左右，保温几小时，让它提前引爆。因为钢化玻璃自爆的最大元凶是里面的硫化镍杂质，这东西热膨胀系数跟玻璃不一样，温度变化时会引发爆裂。均质处理就是一场”排雷”行动，把不稳定分子提前搞掉。市面上的玻璃，做过均质的会贵一些，但为了安全，这钱不能省。我没做均质的那块隔断，就是例子，爆得我怀疑人生。
第三，厚度和尺寸要匹配。很多人觉得越厚越好，其实不对。家用门窗一般用5mm或6mm就够了，无框玻璃门得8mm或10mm。如果你要装超大玻璃，比如全景落地窗，那必须加厚，并且要用超白玻璃原片——因为普通白玻含铁量高，发绿不说，自爆率也更高。超白玻璃自爆率能低到万分之一以下，而普通白玻是千分之三左右。这差别，你自己品。
还有，玻璃的平整度，你用手摸一下边角，或者从侧面看，如果有波浪纹，那是劣质钢化炉出来的，果断退货。
安装时千万别当甩手掌柜，这几个坑要盯死
你以为买了好玻璃就万事大吉？安装不当，照样是祸害。
第一，框架必须平直。有些师傅图省事，框子没找平就直接上玻璃，导致玻璃受力不均。钢化玻璃最怕的就是局部受力，特别是角部挤压。我那次自爆，后来查出就是边框有点歪，加上热胀冷缩，角部承受了额外应力。所以，你得亲眼看着水平仪，误差别超过2毫米。
第二，玻璃垫块不能少。这东西小，成本没几毛钱，但很多工人会忘。垫块放在玻璃上下两端，保证玻璃不与边框硬接触，起缓冲作用。我见过没放垫块的，开关门时玻璃与金属框直接摩擦，没几个月就爆了。
第三，密封胶要打足，但不能挤进太多。玻璃胶主要防水和固定，但挤太厚了，同样会形成局部压力。最好是双面贴加胶条，弹性连接。
顺便说一句，钢化玻璃可不能拿来钻孔或切割。有些业主买了之后，发现尺寸不对，想让工人现场改，千万别！一碰就爆。必须精确测量，找厂家定制。我有个邻居，贪便宜买了大块，让师傅现场裁，结果玻璃直接爆在他面前，吓出心理阴影。所以，量尺阶段你要亲自复核，窗户的宽度高度，多量几个点，取最小值，再减去胶缝宽度。这个细节，装修公司未必上心，自己要有谱。
哦对了，还有个细节：玻璃上的保护膜，在安装完要尽快撕掉。尤其是室外一侧，时间久了风化，膜撕不下来，或者残留胶，丑到哭。
最后，给你几个避坑总结
写到这儿，差不多也把压箱底的经验倒出来了。钢化玻璃是好东西，但前提是你会选、会装。我后来重新换的隔断，选了超白、均质、8mm厚，盯着师傅把边框调水平，垫块塞好，至今三年了，稳稳当当。钱是比之前多花了一倍，但心里踏实啊。
装修这事儿，就是处处坑，玻璃这种涉及安全的东西，可别想着省。万一碎了伤到人，医药费比玻璃贵十倍不止。所以，能均质就均质，能超白就超白，安装必须死盯。就这。
对了，如果你家打算装玻璃栏杆、阳光房顶或者天窗，那光钢化还不够，得用夹胶钢化玻璃。就是两层钢化玻璃中间夹一层PVB胶片，即使碎了，碎片也会粘在胶片上，不会坠落。这玩意儿以前多用在汽车前挡风，现在家装也用得越来越多。就是价高，但你想想，头顶上安全啊，不敢马虎。
