今天聊抗剪强度。这词儿吧，乍一听特土木工程，跟咱普通装修八竿子打不着？错了！大错特错！你家里瓷砖空鼓掉落，墙体开裂，甚至楼梯踏板松动，十有八九都是栽在抗剪强度上。说实话，我做了十几年建材监理，见过太多活生生的教训了。
先通俗点解释。你把两块砖头叠一起，用力横向推，那个抵抗滑移的力量，就是剪切力。抗剪强度，就是材料扛住这种横向撕扯的本事。普通受压是往下压，抗剪是左右扭，就像拧毛巾一样，拧到劲大了，毛巾就撕开了。
抗剪强度在装修里到底管哪儿？
别以为只有承重墙才讲究这个！你卫生间墙砖，水泥砂浆贴上去，靠的就是粘结层的抗剪强度。墙砖上墙后，重力往下，但瓷砖和墙体之间还有温度变化、震动，这些都会产生剪切力。粘结层扛不住，砖就往下滑——有的当时没事，住几年后咔哒一声掉下来，砸碎浴缸还算是轻的！我曾经见过一个案例，业主洗澡时一块300×600的瓷砖从半空掉下来，直接砸在马桶边沿，差点就……算了，不吓你们了。
还有厨房台面。石英石台面搁在柜体上，你剁排骨那种力道，瞬间冲击就是剪切力。台面材料抗剪差，裂口就从水槽边角开始走。更别提窗户底下的窗台板，热胀冷缩再加风压，那可不是闹着玩的。
关键影响因素——那些你必须知道的门道
聊完地方，再聊因素。抗剪强度可不是一个固定数字，它跟好多东西搭着走，跟谈恋爱似的复杂。
第一，粘结材料本身。水泥标号要够，配比要准。你图便宜买劣质砂浆，强度直接掉一个档。瓷砖胶也分型号，C1、C2、C2TE，数字越大抗剪越强。家里贴大砖或者岩板，老老实实用C2TE，别拿小规格的糊弄事。
第二，基层处理。这地方最容易踩坑！剪力墙浇筑完，表面光滑得像镜面，直接抹砂浆？那跟玻璃上泼水没区别。必须凿毛，或者涂界面剂，增加粗糙度。基层不掉粉、不起砂，抗剪强度才有根基。
第三，粘结层厚度。太厚了反而容易空鼓，因为收缩应力大，剪切力一上来就裂。太薄又吃不饱，砖都粘不牢。一般控制在3~5毫米，瓷砖胶批刮齿形就行。
对了，还有温度！北方冬天铺砖，砂浆受冻，抗剪强度直接崩成渣。所以规范规定，施工环境温度必须5℃以上。有的师傅图快，大冷天照干不误，结果开春全空鼓，返工费都能再装个卫生间了。
怎么判断抗剪强度够不够？
你不能拿个仪器现场测吧？但有几个土办法，贼实用。
第一，敲击法。拿个小锤子或硬币，敲瓷砖四角和中心。听声音，脆响说明粘结实；空洞声说明底下有蜂窝，剪切力一大准掉。
第二，看粘结剂拉拔后的残留形态。每块砖上墙时，可以把瓷砖胶刮开看——如果撕开时是胶层内部断裂，那说明胶的自身抗剪不够，该换更高级的。如果是从基层或者瓷砖界面拉开，那说明表面处理没做到位。

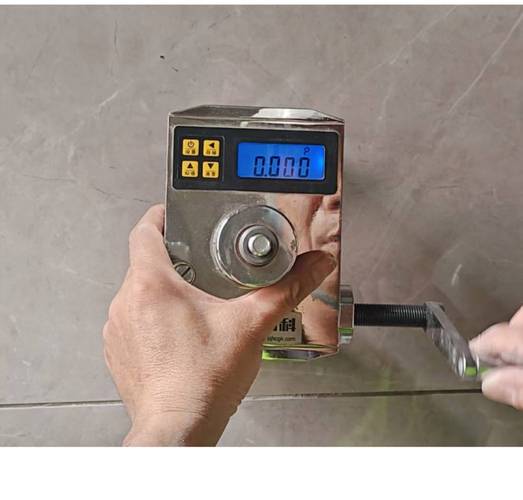

专业实验室当然有那种拉拔仪，荷载加到几兆帕，可咱装修工地谁天天揣那个？用钥匙柄敲一敲，也算心理安慰吧……不过说实话，正规公司验收现在真的用回弹仪和拉拔仪了，别以为我是老古董。
结构胶和植筋胶的抗剪，千万别忽略
改结构时尤其危险。比如你嫌门洞太窄，想拓宽十公分——那上面的过梁靠什么撑？植筋胶！植筋胶的抗剪强度直接决定梁会不会掉下来。我跟你说个真实案例：某业主找游击队开门洞，结果植筋胶用的是几块钱一支的劣质货，住了半年，门洞上方出现了贯穿裂缝。还好发现及时，否则整片墙直接压下来……想起来都后怕。
这里必须强调：承重墙开洞、切割，必须用改性环氧类植筋胶，抗剪强度必须由厂家提供检测报告，而且施工要打孔深度、清孔干净、固化时间够。别看工人拿胶枪一打就完事，里头的门道多了去了。
选材牢记这几条，少走弯路
听我一句，去建材市场别光看牌子，要看指标。瓷砖胶包装袋上都有剪切粘结强度，比如C2级≥1.0MPa，C2TE还要求≥2.0MPa。卫生间、厨房、阳台，优先选C2。大板岩板，必须C2TE，别看贵点，省得后面哭。
还有，水泥砂浆别自己乱配！包装袋上标明的是42.5R水泥，不是32.5。配比一般1:3，但有些工人为了好施工，一铲水泥三铲沙，那就废了。你让厂家出个配合比报告，这最靠谱。
最后提醒一句，墙砖背面别偷工。瓷砖背面脱模剂没清干净，抗剪强度直接打五折。铺贴前用钢丝刷清理或用专用界面剂刷一遍，别嫌麻烦。
说了这么多，其实就一个核心：抗剪强度是装修的安全底线，平时看不见，出事要人命。你不是建筑工程师，但这些细节，你盯紧了，瓷砖不掉，过梁不塌，住着才安心。
行，今儿就唠到这儿。有具体问题可以评论区甩过来，我看到再仔细回。
